国产肥白大熟妇bbbb视频_午夜精品久久久久久久喷水_国产精品一卡二卡三卡_少妇高清精品毛片在线视频_国产18禁黄网站免费观看

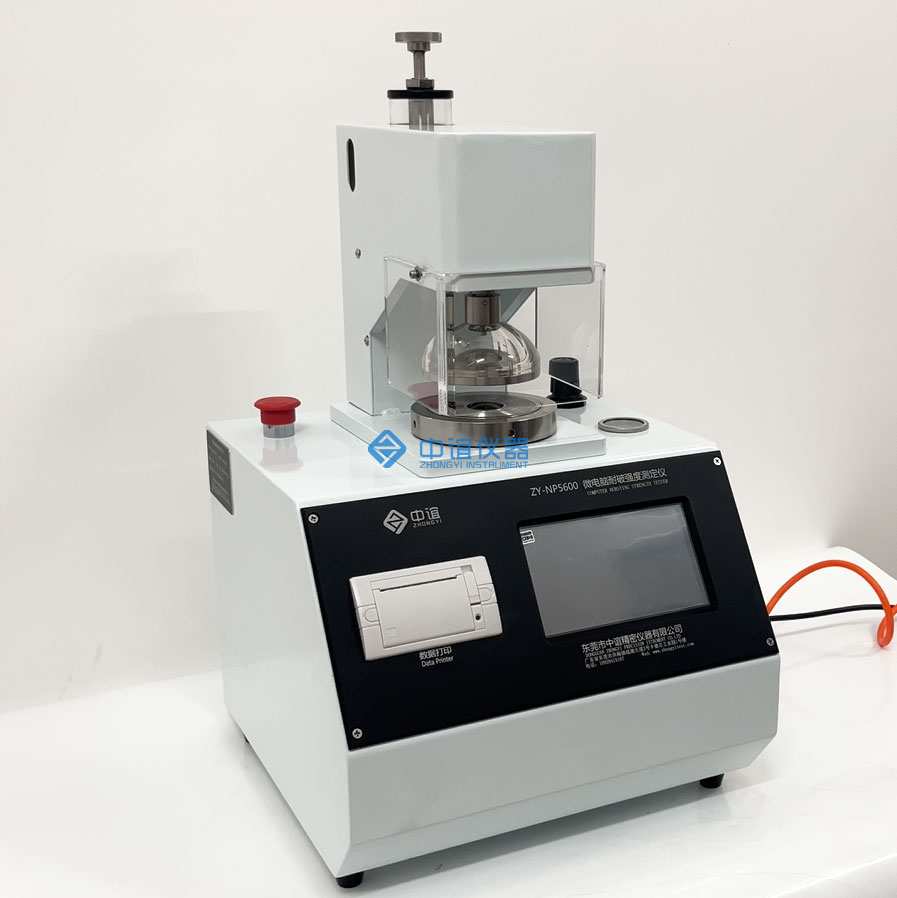

ZY-NPY5600型 耐破強度試驗機是用于檢測材料抗破裂性能的精密儀器，廣泛應(yīng)用于包裝、造紙、紡織、塑料等行業(yè)（如紙箱、紙張、薄膜、皮革等材料的耐破強度測試）。其核心功能是通過液壓或氣壓方式對試樣施加均勻壓力，直至材料破裂，從而得出耐破強度值（單位通常為 kPa 或 kgf/cm2）。耐破度測定儀的參數(shù)設(shè)定直接影響測試結(jié)果的準(zhǔn)確性和重復(fù)性，需根據(jù)測試標(biāo)準(zhǔn)（如 ISO、ASTM、GB 等）、材料類型及行業(yè)要求進行針對性調(diào)整。以下是核心參數(shù)設(shè)定的詳細說明及操作要點：

核心參數(shù)及設(shè)定依據(jù)

1. 測試單位

• 常見單位：kPa（千帕）、kgf/cm2（千克力 / 平方厘米）、psi（磅力 / 平方英寸），需根據(jù)行業(yè)習(xí)慣或標(biāo)準(zhǔn)要求選擇（如包裝行業(yè)多使用 kPa，部分地區(qū)習(xí)慣 kgf/cm2）。

• 設(shè)定原則：確保與測試標(biāo)準(zhǔn)一致（例如 GB/T 6545《瓦楞紙板耐破強度測定法》推薦單位為 kPa），避免單位換算誤差。

2. 夾持力

• 材料厚度：厚硬材料（如多層瓦楞紙板）需更大夾持力（約 600~1000N），避免打滑；

• 薄軟材料（如紙張、薄膜）夾持力需適中（約 300~600N），防止過度擠壓導(dǎo)致試樣提前破損。

• 定義：夾環(huán)對試樣的夾緊力度（防止測試時試樣滑動或漏氣），通常以 “夾持壓力” 表示（單位為 N 或 kgf）。

• 設(shè)定依據(jù)：

• 注意：部分設(shè)備有 “自動夾持” 功能，可按標(biāo)準(zhǔn)預(yù)設(shè)值鎖定，手動調(diào)節(jié)時需通過試測確認（夾持后輕拉試樣無位移即可）。

3. 加壓速度

• 紙張 / 紙板：按 GB/T 454 規(guī)定，加壓速度為（170±15）kPa/s；

• 塑料薄膜：部分標(biāo)準(zhǔn)要求（100±10）kPa/s，需根據(jù)具體材料標(biāo)準(zhǔn)調(diào)整。

• 定義：壓力遞增的速率（單位為 kPa/s 或 mm/min），直接影響測試結(jié)果（加壓過快可能導(dǎo)致結(jié)果偏高，過慢則可能偏低）。

• 標(biāo)準(zhǔn)要求：

• 設(shè)定要點：設(shè)備需支持速度可調(diào)，且顯示值與實際速度誤差需在 ±5% 以內(nèi)（定期校準(zhǔn)確認）。

4. 試樣數(shù)量與平均值計算

• 設(shè)定原則：按標(biāo)準(zhǔn)要求取多組試樣測試（通常 5~10 個），去除異常值（偏差超過平均值 ±10% 的結(jié)果）后取算術(shù)平均值作為最終結(jié)果。

• 操作技巧：部分智能設(shè)備可自動記錄多組數(shù)據(jù)并計算平均值，需確認設(shè)備是否支持異常值剔除功能，手動計算時需保留小數(shù)點后 1~2 位有效數(shù)字。

5. 預(yù)壓 / 回程設(shè)置（部分設(shè)備）

• 預(yù)壓：對試樣施加短暫的初始壓力（如 50kPa），排除試樣褶皺或氣泡，適用于軟質(zhì)材料（如薄膜），設(shè)定時間通常為 1~3 秒。

• 回程：測試完成后壓力裝置自動復(fù)位的速度，需避免過快復(fù)位導(dǎo)致機械沖擊（建議設(shè)定為 5~10mm/s）。

二、參數(shù)設(shè)定注意事項

1. 遵循測試標(biāo)準(zhǔn)
   不同材料（如紙箱、食品包裝膜、皮革）對應(yīng)的行業(yè)標(biāo)準(zhǔn)（如 ISO 2758、ASTM D2210）對參數(shù)有明確規(guī)定，設(shè)定前需確認標(biāo)準(zhǔn)編號，避免因參數(shù)不符導(dǎo)致結(jié)果無效。
2. 設(shè)備校準(zhǔn)后再設(shè)定
   新設(shè)備或維修后，需先校準(zhǔn)壓力傳感器、加壓速度等核心部件（可通過標(biāo)準(zhǔn)試樣對比測試），確保參數(shù)顯示值與實際值一致，再進行正式參數(shù)設(shè)定。
3. 記錄參數(shù)配置
   每次測試后需記錄設(shè)定的參數(shù)（如單位、夾持力、加壓速度、試樣數(shù)量），便于追溯測試過程（尤其適用于質(zhì)量管控或?qū)嶒炇艺J證場景）。
4. 針對特殊材料調(diào)整
   對脆性材料（如薄玻璃紙），可適當(dāng)降低夾持力；對彈性材料（如橡膠膜），可延長預(yù)壓時間，確保試樣在穩(wěn)定狀態(tài)下被測試。
